CT 검출기의 핵심 구조인 갠트리의 원리와 구성 요소, 그리고 영상 품질에 미치는 영향을 상세히 설명합니다. CT 기술 이해의 기초입니다.
목차
- 1. CT 검사란 무엇이며 갠트리는 무엇인가요?
- 2. CT 갠트리 구조의 주요 구성 요소
- 3. CT 갠트리 내 검출기의 역할과 중요성
- 4. 갠트리 회전을 통한 데이터 획득 과정
- 5. CT 영상화에 있어 갠트리 구조의 중요성
1. CT 검사란 무엇이며 갠트리는 무엇인가요?

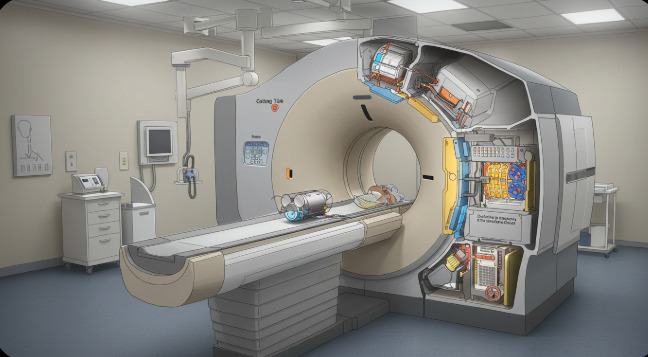

컴퓨터 단층촬영(CT)은 인체 내부의 단면 이미지를 얻기 위한 진단 영상 기술입니다. 이 과정에서 핵심적으로 작동하는 장비가 바로 갠트리(Gantry)입니다. 갠트리는 환자가 들어가는 도넛 형태의 구조로, 그 안에는 X선 튜브와 검출기, 회전 장치 등이 포함되어 있습니다. 갠트리는 단순한 외형이 아닌, 복잡한 기계와 전자 시스템의 통합체이며, 진단 정확도에 절대적인 영향을 미치는 구조입니다.
특히 CT에서 사용하는 방사선은 인체를 통과하며 다양한 강도로 감쇠되고, 이를 검출기가 감지합니다. 이 감지 데이터를 통해 컴퓨터는 정밀한 단면 이미지를 구성합니다. 이러한 모든 과정은 갠트리 내부에서 이루어지며, 회전 속도, 정렬 정확성, 방사선 조사 범위 조절 등 모든 기능이 이 구조 안에서 조율됩니다. CT 기술의 본질을 이해하려면 갠트리를 제대로 아는 것이 필수입니다.
2. CT 갠트리 구조의 주요 구성 요소
갠트리는 복합적인 부품들이 유기적으로 연결된 구조입니다. 주요 구성 요소는 다음과 같습니다:
- X선 튜브: 고전압을 가해 전자를 금속 표적에 충돌시켜 X선을 발생시킵니다.
- 검출기 배열: 인체를 통과한 X선을 수집하여 전기 신호로 변환합니다.
- 데이터 획득 시스템(DAS): 아날로그 신호를 디지털화하여 영상 재구성 시스템으로 전송합니다.
- 콜리메이터: 불필요한 X선을 차단하여 영상의 선명도를 높이고 방사선량을 줄입니다.
- 회전 시스템 및 슬립 링: 갠트리 내부 부품이 고속으로 회전하면서도 안정적으로 전원과 데이터를 공급받도록 합니다.
각 부품은 독립적인 기능을 갖고 있지만, 동시에 유기적으로 작동해야만 고품질의 CT 영상을 만들 수 있습니다. 특히 회전 속도와 안정성은 영상 왜곡을 최소화하고 환자 검사 시간을 단축하는 데 중요한 요소입니다.
3. CT 갠트리 내 검출기의 역할과 중요성
검출기는 CT 영상 품질을 좌우하는 가장 핵심적인 구성 요소 중 하나입니다. 인체를 투과한 X선은 조직의 밀도와 성분에 따라 감쇠되며, 이 감쇠된 X선이 검출기에 도달합니다. 검출기는 이 X선 에너지를 전기 신호로 변환하며, 이는 영상 재구성의 기초 데이터가 됩니다.
검출기의 효율은 진단의 정확성과 직결됩니다. 고효율 검출기는 적은 X선량으로도 고화질 영상을 얻을 수 있어 환자의 피폭을 줄이는 데 유리하며, 빠른 반응 속도는 고속 회전 중에도 정확한 데이터를 얻을 수 있게 해 줍니다. 최근에는 섬광체와 포토다이오드를 결합한 검출기, 또는 직접변환형 반도체 검출기까지 사용되고 있으며, 이들 기술은 영상의 해상도를 획기적으로 향상하고 있습니다.
검출기의 소자 배열 밀도는 영상의 세밀함에 영향을 주며, 병변의 조기 발견이나 경계 명확화에 결정적인 역할을 합니다. 이처럼 갠트리 내 검출기는 단순 수신기가 아닌, 정밀 진단의 출발점이라 할 수 있습니다.
4. 갠트리 회전을 통한 데이터 획득 과정
CT 영상은 다각도에서 수집된 데이터를 기반으로 만들어집니다. 이때 핵심은 갠트리 내부의 회전 메커니즘입니다. X선 튜브와 검출기는 환자를 중심으로 빠르게 회전하며, 다양한 각도에서 X선을 조사하고 데이터를 수집합니다.
일반적으로 360도 회전하면서 1~2도 간격으로 수십에서 수백 개의 투과 데이터를 얻고, 이를 컴퓨터가 수학적 알고리즘(역투영, 필터 백프로젝션 등)으로 재구성하여 단면 영상을 만듭니다. 최근에는 나선형(Helical) 스캔 기술이 보편화되면서, 환자 테이블이 천천히 이동하며 갠트리가 회전해 연속적인 데이터 수집이 가능합니다.
이 과정에서 중요한 것이 바로 갠트리의 회전 안정성과 정렬 정확성입니다. 회전 중 진동이나 미세한 정렬 오류가 발생하면 영상에 왜곡이 생길 수 있고, 이는 진단 정확도에 악영향을 줄 수 있습니다. 따라서 고성능 베어링, 정밀 슬립 링, 자동 정렬 시스템 등의 기술이 갠트리에 도입되어야 합니다.
5. CT 영상화에 있어 갠트리 구조의 중요성
CT 영상의 품질은 갠트리 구조의 완성도에 달려 있다고 해도 과언이 아닙니다. 갠트리는 정밀 진단을 위한 기반을 형성하며, 고속 회전이 가능하고 진동을 억제할 수 있어야 고해상도, 저왜곡 영상이 구현됩니다.
또한, 다중 검출기 배열(MDCT)을 지지하고 회전시키는 기능도 수행해야 하며, 이는 스캔 속도를 높이고 3D 영상 구성에 필요한 연속 데이터를 제공하는 데 결정적입니다. 넓은 개구부 디자인은 환자에게 심리적 안정감을 주며, 특히 응급 환자나 소아 환자에게 유리합니다.
궁극적으로 갠트리는 CT 기술의 물리적, 기술적 토대이자, 영상의 정밀도를 뒷받침하는 중심 플랫폼입니다. CT 기술의 발전은 갠트리 구조의 혁신과 함께하며, 미래에는 AI 제어형 갠트리, 무선 전력 전달, 고정밀 마이크로 검출기와의 통합 등으로 더욱 정밀한 의료영상이 가능해질 것입니다.
